افهم الدائرة قبل أن تلمس البوردة

من المخطط للفهم… خطوة خطوة

1. 01

   اختر الجهاز

   اختار الهاتف والدائرة اللي عايز تفهمها من المخططات اللي راجعناها.

2. 02

   تتبّع مسارًا باسمه

   المسار جاي منين ورايح لفين؟ امشي معاه باسمه في المخطط، وشوف المكونات المتصلة بيه.

3. 03

   ضع أطراف الفحص

   اختار الملتيميتر أو الأوسيلوسكوب، وحدد هتقيس فين. شوف قيمة المخطط أو الإشارة التعليمية حسب النقطة.

4. 04

   تعلّم التشخيص

   وصل البطارية في التجربة، واضغط باور، واتابع مراحل الإقلاع. اربط كل خطوة بالمسارات اللي بتشغّلها.

لقطات حقيقية من داخل الأكاديمية

كل اللي يساعدك تفهم البوردة في مكان واحد

• فهرس المكونات

  مقاومة أو مكثف أو ملف ناقصك؟ ابحث بالقيمة أو اسم العنصر وشوف البوردات اللي موجود فيها.

• الأجهزة والدوائر

  تصفّح الأجهزة المتاحة وكل دائرة موثّقة داخلها، بحالتها الحقيقية.

• مختبر الدوائر

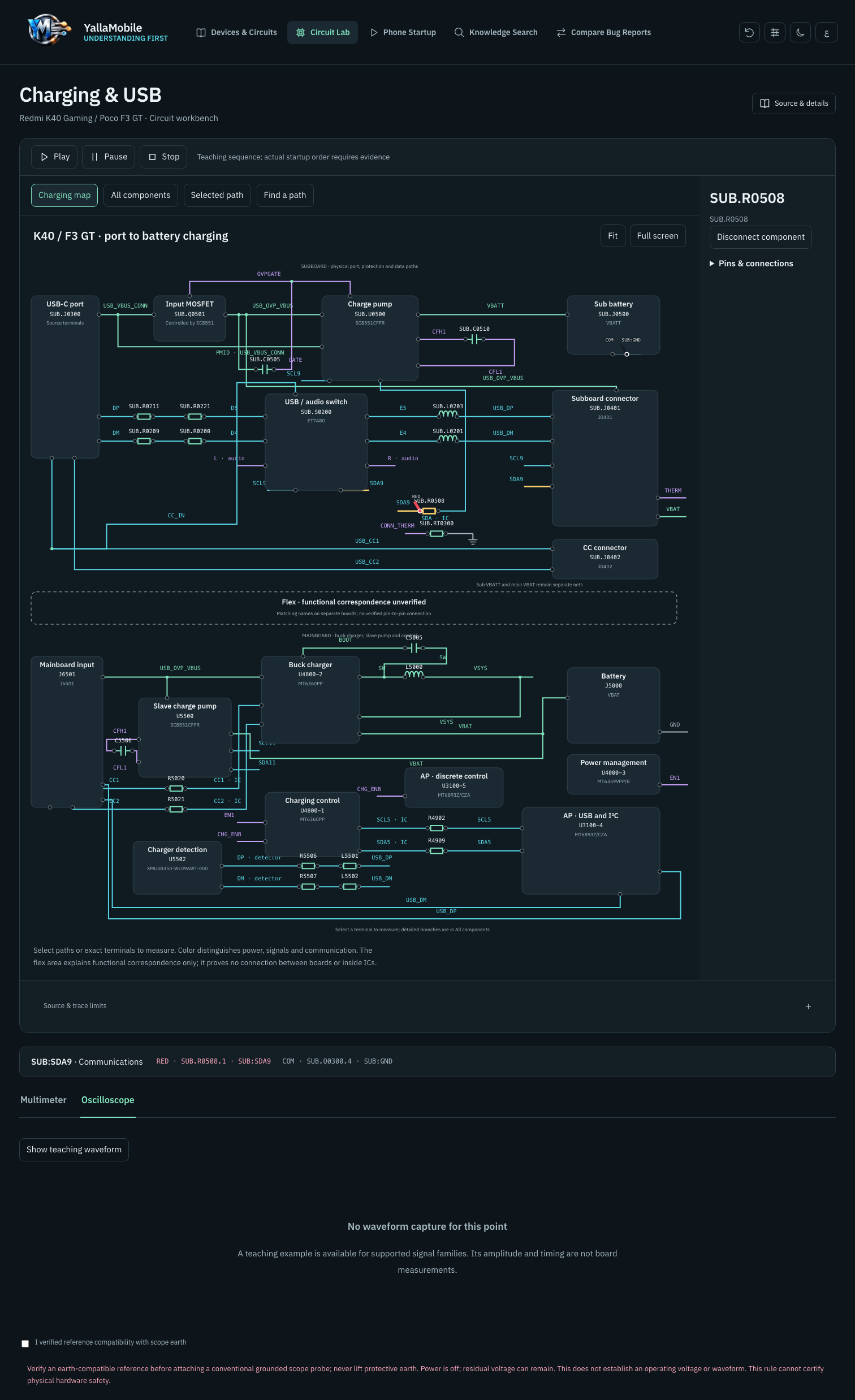

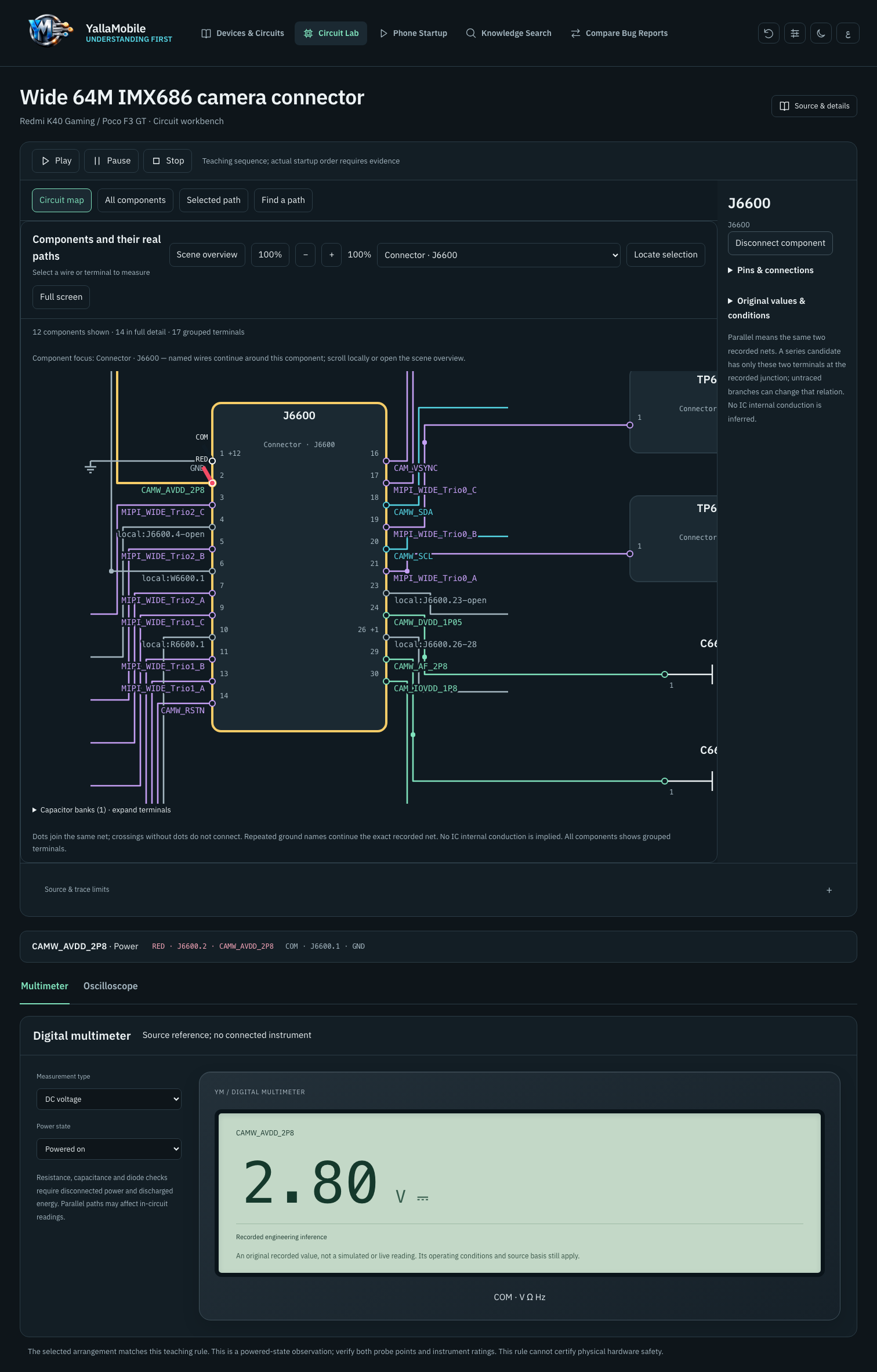

  خريطة تفاعلية للمكوّنات والمسارات، مع ملتيميتر وأوسيلوسكوب مرتبطَين بالمخطط المصدري.

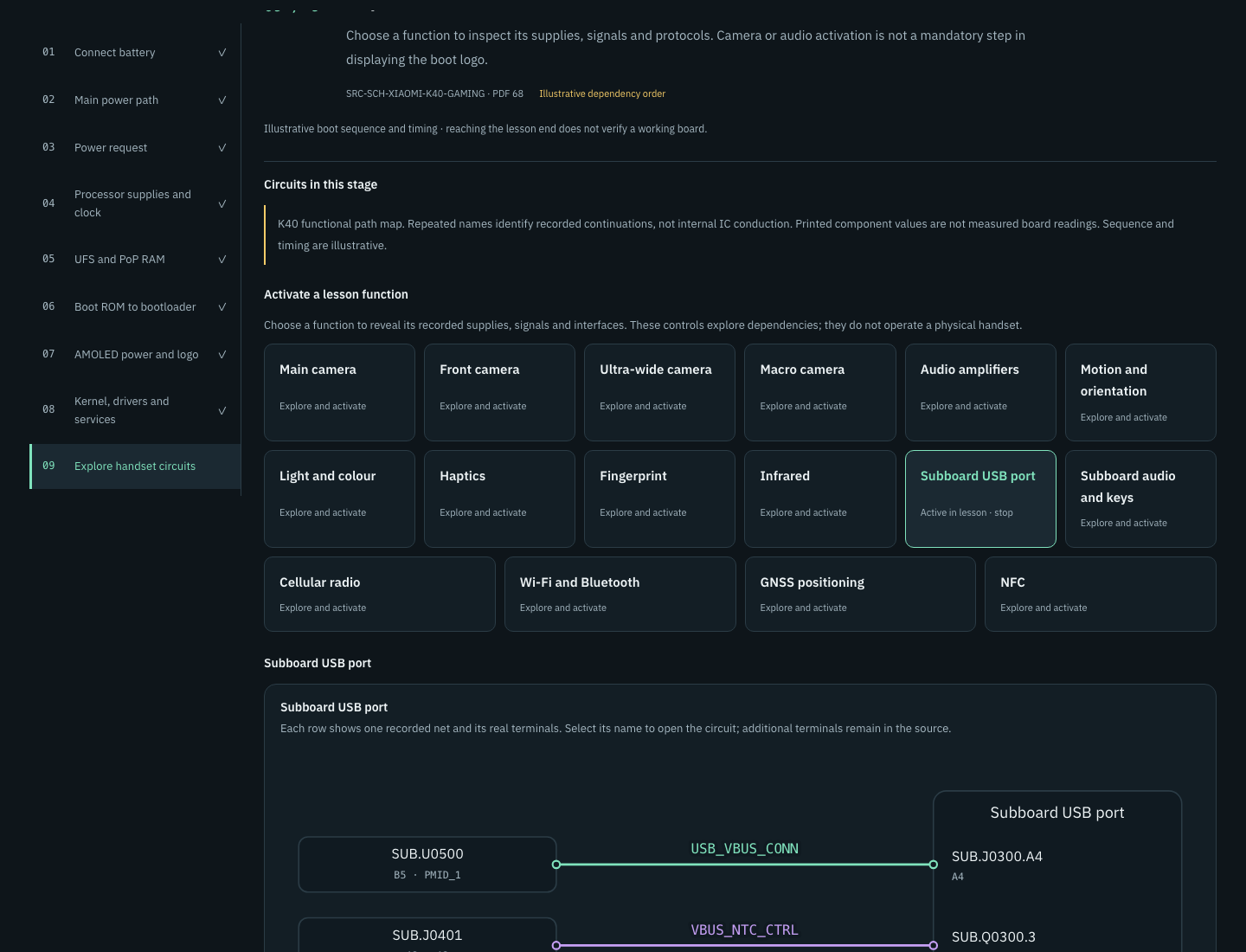

• رحلة إقلاع الهاتف

  تسلسل تعليمي لمراحل الإقلاع، من الطاقة الأساسية حتى الشاشة، مبني على دليل موثّق.
